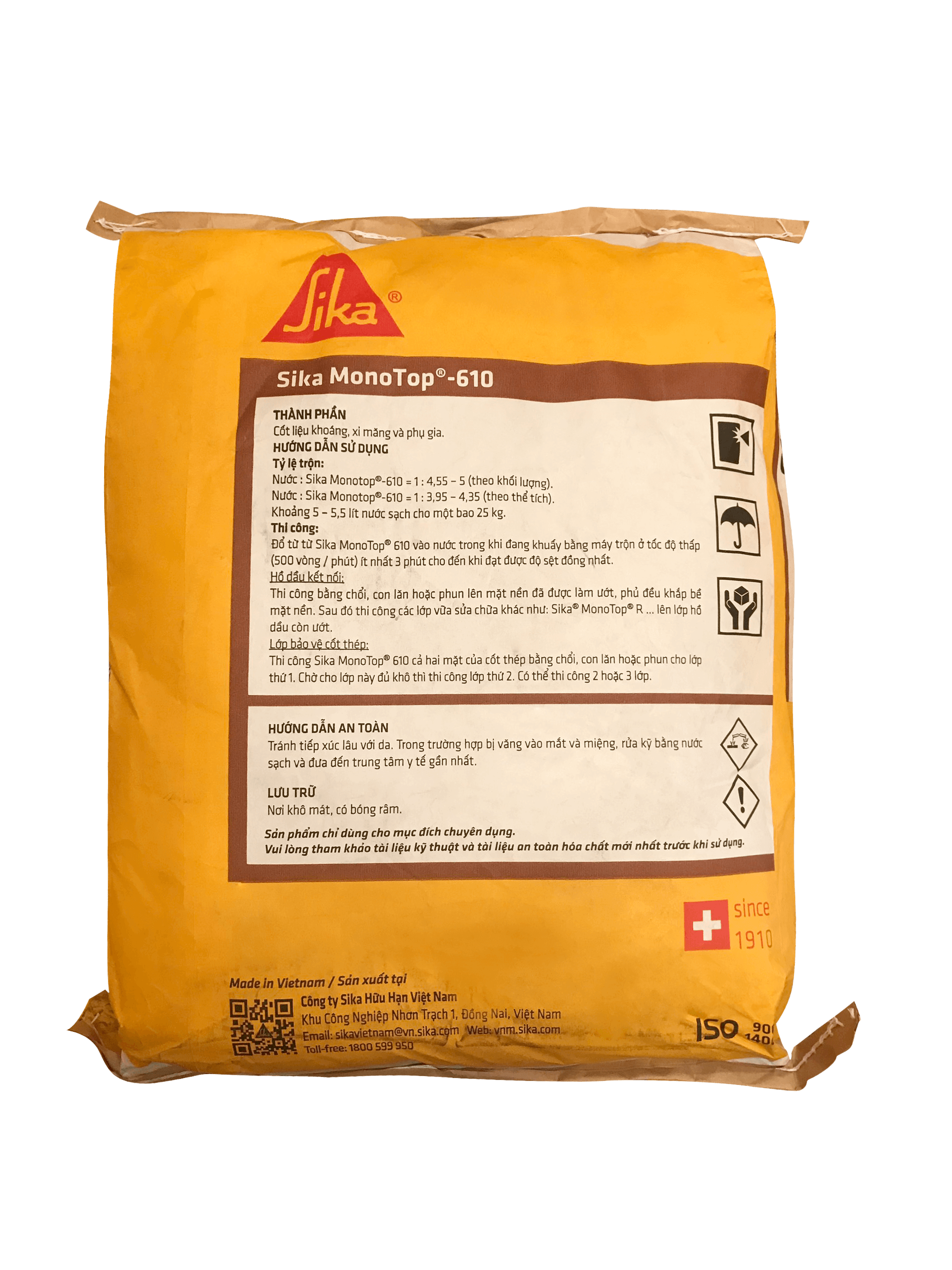

Sika Monotop 610

Thông tin chi tiết Sika Monotop 610

Các ứng dụng Sika Monotop 610:

Sika Monotop 610 là một loại vữa gốc xi măng, polyme cải tiến, một thành phần. Đây là biện pháp xử lý tránh tiếp tục ăn mòn cốt thép trong bê tông và là lớp kết nối với bê tông sửa chữa khi sử dụng hệ thống sửa chữa bê tông SIKA Monotop, hệ thống này bao gồm :

• SIKA Monotop 610 hồ dầu kết nối và bảo vệ cốt thép khỏi bị ăn mòn
• SIKA Monotop 615 HB vữa sửa chữa polyme cải tiến công nghệ cao
• SIKA Monotop R vữa sửa chửa polyme cải tiến công nghệ cao

Ưu điểm Sika Monotop 610:

• Thi công nhanh và dễ dàng
• Chỉ cần thêm nước sạch khi sử dụng
• Dễ thi công bằng chổi, con lăn hoặc bằng cách phun
• Kết dính tuyệt hảo với thép và bê tông
• Khả năng chống sự thẩm thấu nước và clorua cao
• Không độc
• Không nhạy cảm với độ ẩm
• Cường độ cơ học cao
• Vô hiệu hóa ảnh hưởng của kiềm đối với cốt thép
• Có thể phun được bằng phương pháp phun ướt
• Chứa chất ức chế ăn mòn

hi công Sika Monotop 610

Chuẩn bị bề mặt:

Việc chuẩn bị bề mặt chính xác và hiệu quả là yếu tố cơ bản để SIKA Monotop 610 kết dính hoàn hảo.

• Bê tông:

Tất cả các mặt nền bê tông vữa phải chắc sạch, không dính dầu mỡ và các chất nhiễm bẩn. các tạp chất dễ bong tróc và bụi bề mặt phải được loại bỏ. Đối với những diện tích lớn, nên sử dụng máy thổi cát hay súng phun nước áp lực cao. Đối với những khu vực nhỏ hoặc sửa chữa cục bộ, có thể dùng súng bắn hoặc khoan đục. Bề mặt vữa và bê tông phải có cường độ nén tối thiểu 20Mpa. Nếu nghi ngờ thử lại bằng búa thử bê tông.
Phải chú ý bảo đảm bề mặt không có bất kỳ lớp phủ nào, như màng bảo dưỡng vì chúng sẽ ngăn không cho Sika Monotop 610 thẩm thấu được xuống bề mặt.

• Thép:

Cốt thép phải được làm sạch bằng bàn chải théo thích hợp hoặc thổi nước cát để làm sạch dầu mỡ, tạp chất và các chất nhiễm bẩn trên bề mặt.

Trộn:

Sika Monotop 610 phải được trộn trong thùng sạch bằng máy trộn điện tốc độ thấp (tối đa 500 vòng/phút). Đối với số lượng nhỏ và nơi sửa sửa chữa nhỏ, SIKA Monotop 610 sẽ được trộn bằng tay, điều này giúp đảm bảo việc thi công lớp vữa sửa chữa dặm vá lế tiếp lên lớp kết nối vẫn còn ướt (cả SIKA Monotop R lẫn 615HB) và do đó giảm thiểu tối thiểu sự hao hụt

Đổ vừa đủ một lượng nước sạch vào một thùng nhỏ, sạch. Cho SIKA Monotop 610 vào nước và trộn đều cho đến khi đạt độ sệt như hồ dầu, luôn luôn bảo đảm hỗn hợp không bị vón cục.
Nếu mẻ trộn trở lên đặc do việc thi công bị trì hoãn, không được đổ thêm nước vào. Nên đổ mẻ trộn này.

Thi công:

Như là chất kết nối: Thi công bằng chổi, con lăn hoặc thiết bị phun thích hợp lên bề mặt nền đã được chuẩn bị (làm ướt sẵn).

Để đạt được độ kết dính hoàn hảo phải xoa đều SIKA Monotop 610 lên trên bề mặt nền, lắp đầy các bề mặt không bằng phẳng.

Các lớp vữa sửa chữa thi công tiếp theo phải được thi công lên trên lớp kết nối khi lớp này hãy còn ướt.
Như là lớp bảo vệ cốt thép: Dùng chổi hơi cứng, con lăn hoặc thiết bị phun để thi công lớp thứ nhất dày khoảng 1mm lên trên bề mặt cốt thép đã được làm sạch. Thi công lớp thứ hai với độ dày như trên ngay khi lớp thứ nhất đủ cứng để nhận lớp thi công tiếp theo (thời gian chờ tối thiểu 4 giờ ở 27°C).

Cần phải bảo đảm mặt sau của cốt théo cũng được thi công, thi công lớp vữa sửa chữa kế tiếp với thời gian tương tự.

Vệ sinh: Làm sạch sản phẩm Sika Monotop chưa đông cứng khỏi thiết bị và dụng cụ bằng nước. Khi sản phẩm đã cứng chỉ có thể làm sạch bằng biện pháp cơ học.

Thông tin về sức khỏe và An toàn

– Sinh thái học: Không đổ xuống cống rãnh, đất hoặc nước.

– Vận chuyển: không nguy hiểm

– Đổ bỏ chất thải: Theo quy định địa phương

Lưu ý quan trọng: Sika Monotop 610 là sản phẩm gốc xi măng và do đó mang tính kiềm. Cần tiến hành các biện pháp thích hợp để giảm tối thiểu việc tiếp xúc trực tiếp với da. Nếu vật liệu bị văng vào mắt, hãy rửa sạch ngay lập tức bằng nước sạch và đến gặp bác sĩ.
